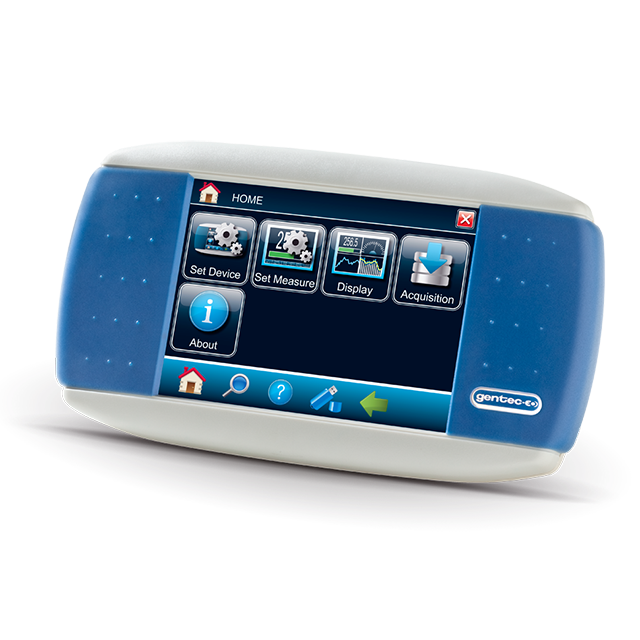

Gentec-EO MAESTRO 用于功率和能量測量的觸屏顯示設備。單通道、多輸出（USB、以太網、模擬）。

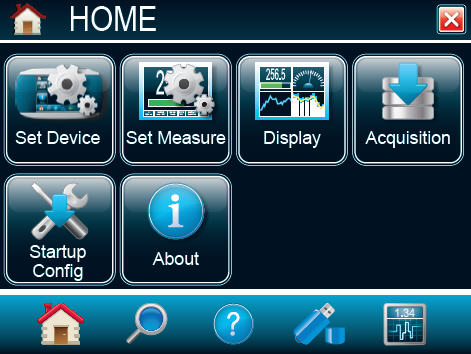

主頁

設置設備：設置與 MAESTRO 設備相關的所有參數。

設置測量：設置與傳感器相關的所有參數。

顯示屏：將設備設置為雙屏或全屏顯示模式并選擇所需顯示屏。

采集：設置所有采集參數（時間、采樣率等）。

啟動配置：選擇 MAESTRO 如何記憶啟動的傳感器設置。

關于：查看主要參數并更新 MAESTRO。

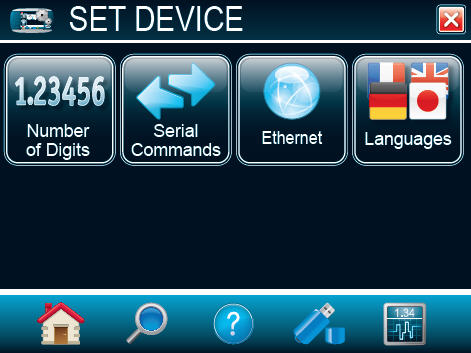

設置設備

使用此菜單中的元素設置與 MAESTRO 相關的參數：

位數：使用此菜單設置測量精度。

串行命令：設置與 SOLO2 的兼容性并使用 RS-232、USB 和模擬輸出

以太網：配置以太網通信協議。

語言：選擇顯示語言：英語、德語、日語或法語（固件 V1.04.02 或更高版本）

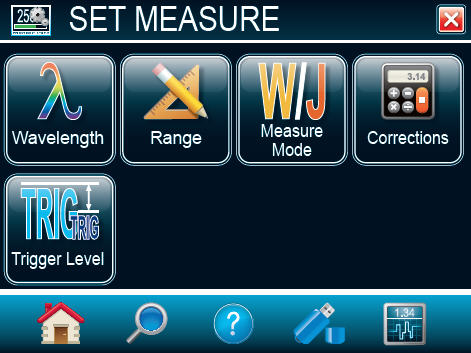

設置測量

使用此菜單中的元素設置與測量相關的所有內容：

波長：選擇提供的任一標準波長，輸入一個自定義值并創建自己的標準波長列表。

量程：將測量量程設置為自動刻度或固定刻度。

測量模式：使用此菜單確定將顯示的測量類型：平均功率、單脈沖能量、脈沖至脈沖能量等。

糾正：輸入乘數和偏移。

觸發水平：設置步幅為 0.1%、從 0.1% 到 99.9% 的觸發水平。

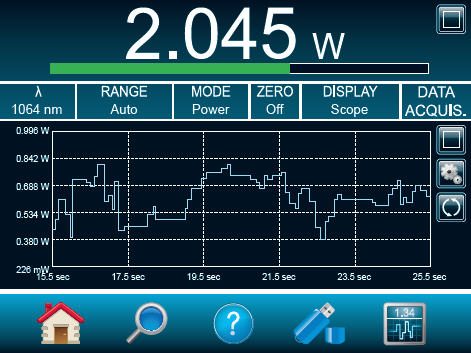

雙屏顯示（與示波器顯示屏同時顯示）

在雙屏模式下，MAESTRO 能夠發揮其大屏幕的特點，在單屏和雙屏顯示模式下均可使用任何顯示模式。在雙屏顯示模式下，實時顯示屏占用屏幕的上半部分，其他所有顯示屏（示波器、指針、平均值或統計數據）都設置在下半部分中。使用屏幕中央帶下拉菜單的參數欄可輕松更改下半部分的顯示屏。還可以使用最大化按鈕展開任一顯示屏，使之進入全屏模式。同樣可以使用最小化按鈕輕松返回到雙屏顯示。

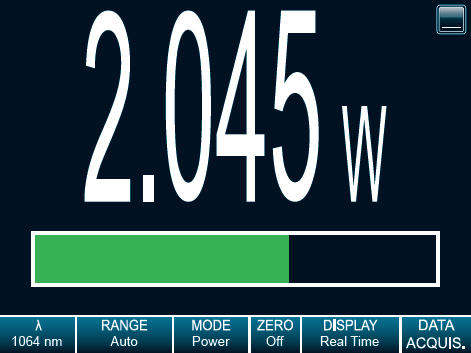

實時顯示屏

此顯示屏可以實時顯示測量值，并在下方顯示相應的條形圖。數字尺寸較大，圖形對比度較高，便于從遠距離查看測量值。此模式還始終以雙屏模式顯示在屏幕的上半部分中。

大數字

條形圖

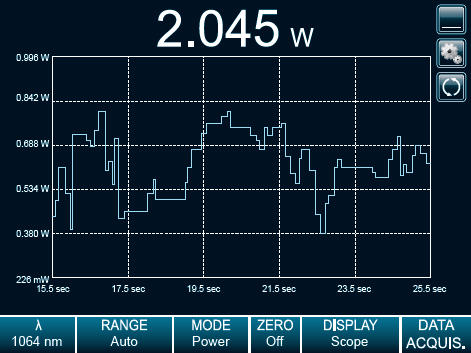

示波器顯示屏

此顯示模式以先入先出方式從屏幕右側開始行填充，可以較好地近似顯示實際示波器讀數。設置包括時間（x 軸）和量程（y 軸）。屏幕上還可直接顯示基本統計數據。

示波器類型圖

屏幕實時統計數據（最小值、最大值和平均值）

可完全自定義的 x 軸和 y 軸

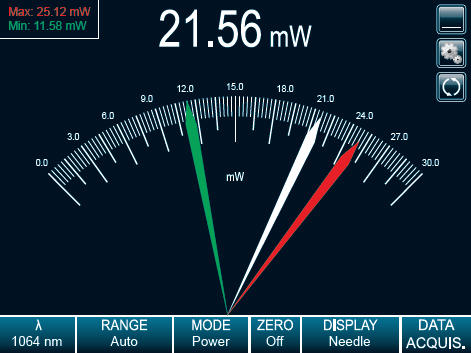

指針顯示屏

與模擬指針完全一樣，但速度更快！調整激光器時，此模式特別有用。屏幕頂部也會顯示實時值。

快讀數

非常適合于調整

屏幕頂部實時值

最小值和最大值保持

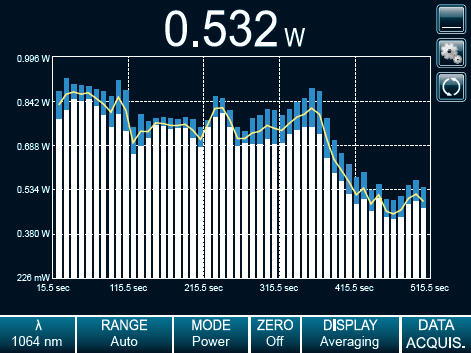

平均值顯示屏

這個非常特別的模式特別適用于顯示激光器隨時間的變化趨勢。設置每批的點數，然后讓 MAESTRO 確定每批的最小值和最大值。每批的平均值之后會出現一條黃色曲線，其在屏幕上顯示為條形。條形白色和藍色部分（分別對應最小值和最大值）相差越大，激光器的穩定性越差。

計算測量批次的最小值、最大值和平均值

特別適用于檢查激光器隨時間的穩定性

與隨附的 PC-Gentec-EO 軟件一同使用

借助我們免費的專屬軟件 PC-Gentec-EO，您可以直接在電腦上讀取測量結果。該軟件支持以下產品系列：P-LINK、HP、INTEGRA、U-LINK 和 MAESTRO。

實用顯示：實時、范圍、指針、平均值、直方圖和統計數據

數據記錄和修正系數等實用功能

提供多種統計數據：電流值、平均值、最大值、最小值、有效值穩定性、PTP 穩定性、重復率、平均功率和 STD 偏差

利用串行命令

使用我們的串行命令直接與儀表通信，而無需使用 Gentec-EO 的軟件。為此，您可以使用 PuTTY 等終端模擬器軟件，也可以直接將它們集成到自己的軟件中。儀表的所有基本功能都由一個指令來實現。關于所有可用指令的列表，請參閱儀表的用戶手冊。

構建您自己的專屬軟件

滿足激光應用要求

自動進行測量

主要特性

可與所有探頭配套使用

功率探測器：熱電堆、光電探測器和熱釋電探測器

能量探測器：熱電堆（單脈沖模式）、光電探測器和熱釋電探測器

大觸摸屏彩色液晶顯示器

5.6 英寸對角線

640 x 480分辨率

18位彩色

全觸摸屏控制

人體工學設計

非常適合于手持和桌面使用，改進了橡膠條，可快速站好，穩定性好

直觀的用戶界面

單圖或雙圖顯示

快速訪問主要功能

功能搜索工具

USB Key 訪問

數據直接存儲在USB key中。

實時統計功能

可統計最大值、最小值、平均值、標準偏差、有效值和 PTP的穩定性、脈沖號和重復率

可提供的輸出

USB Key，模擬輸出，RS-232，PC-USB，以太網
