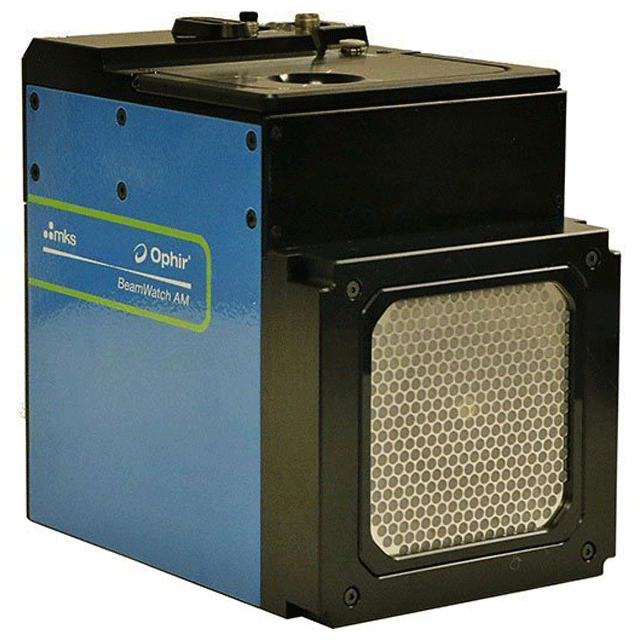

BeamWatch AM集成激光測量系統功能特性：

用戶手冊

BeamWatch AM 可同時測量相機視場 (FOV) 中光束焦散線的多個剖面。實時測量以視頻速率執行。他們包括：

1. 腰部（焦點）寬度和位置

2. 焦點轉移

3. 質心

4. M2或K

5. 發散

6. 光束參數乘積

7. 瑞利長度

8. 力量

9. 傾斜角度

實時性能還允許在激光啟動期間測量動態焦點偏移。BeamWatch AM 測量技術基于當光束在介質中傳播時空氣中的氧和氮分子對激光的瑞利散射。這種散射光的測量提供了激光束在觀察視圖方向上的等效狹縫掃描。使用傳統的相機和圖像捕獲系統測量散射光。BeamWatch AM 包括一個用于空間測量的相機和一個 NIST 可追溯功率傳感器，可提供激光功率密度分布的完整分析

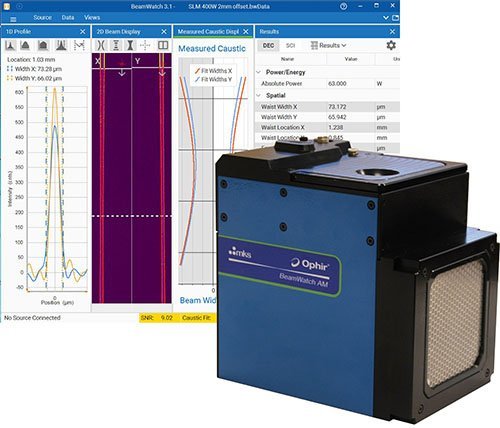

相機同時實時查看光束焦散，包括光束的近場/焦點/遠場。該測量技術包括符合 ISO 11146 標準的傳播和 M2 測量。此外，由于所有測量都是實時進行的，所以在關鍵的啟動秒數期間發生的任何焦點偏移都會被測量和報告。

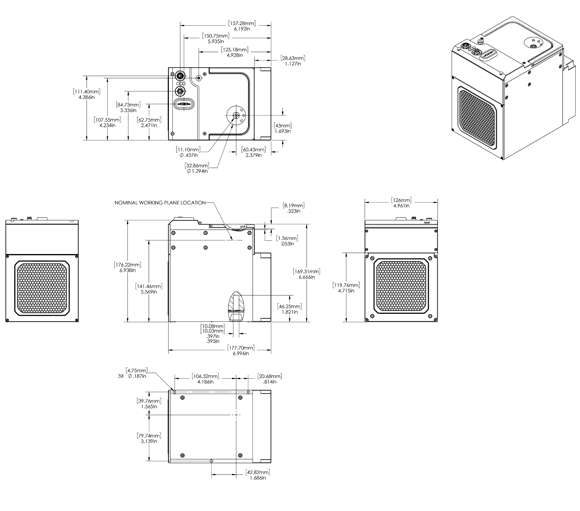

BeamWatch AM集成激光測量系統圖紙

BeamWatch AM集成激光測量系統規格

BeamWatch AM集成激光測量系統 FAQ

為什么增材制造激光系統中的激光束分析是必要的，并且需要在不同的功率水平下進行？

當在增材制造、粉末床激光系統中生產醫療、航空航天或其他復雜設備時，產品設計需要使用各種功率級別。這些不同的設置取決于正在建造的設備的結構完整性，也取決于設計效率，以避免使用過多的材料、粉末和處理時間。在典型的 1kw 增材制造激光器中，構建期間的功率水平范圍從 400W 到 1000W，持續時間很短或很長。因此，需要分析這些不同功率水平的激光束。在最近的應用測試中，提供了 1kW 激光器，功率設置從 400W 到 1kW，增量為 200W。該診斷測試的結果表明，隨著功率的增加，光束的橢圓度（圓度）惡化。這一變化并不顯著，但表明在任何需要 360 度激光范圍的構建中，焦斑在一個方向上會略大，在另一個方向上略小，從而導致構建的主要缺陷。由于其中一些構建可能需要 10 個小時，因此在構建后發現激光不符合規格是代價高昂的結果。這些光束分析診斷會在客戶開始構建產品之前提醒他們潛在的問題，避免代價高昂的錯誤。由于其中一些構建可能需要 10 個小時，因此在構建后發現激光不符合規格是代價高昂的結果。這些光束分析診斷會在客戶開始構建產品之前提醒他們潛在的問題，避免代價高昂的錯誤。由于其中一些構建可能需要 10 個小時，因此在構建后發現激光不符合規格是代價高昂的結果。這些光束分析診斷會在客戶開始構建產品之前提醒他們潛在的問題，避免代價高昂的錯誤。
